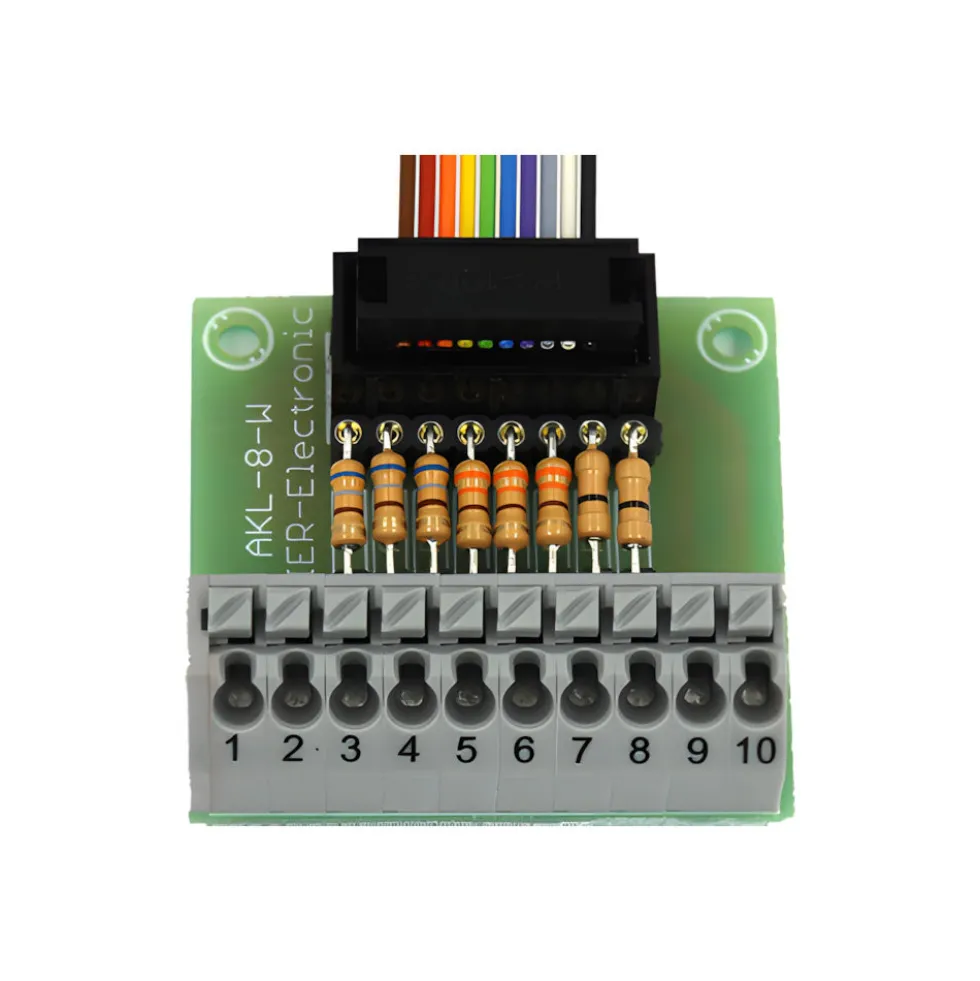

Beier-Electronic Anschlussklemme AKL-8-W mit steckbaren Widerständen

Die AKL-8 Anschlussklemme ermöglicht ein komfortables Verdrahten der Schaltausgänge bei folgenden Modulen:

Soundfahrtregler SFR-1
Fahrtregler UFR-1230
Doppel-Fahrtregler UFR-1230-D

An der Anschlussklemme stehen die minusschaltenden Ausgänge 1 – 8 bzw. 9 – 16 des Soundfahrtreglers SFR-1 und die Schaltausgänge 1 – 8 der UFR-Fahrtregler Serie direkt auf einer Federkraftklemme zur Verfügung.
Der gemeinsame Pluspol liegt an den Klemmen 9 und 10 an.
Intern ist der Pluspol mit der Plusleitung der Versorgungsspannung (Akku+) verbunden.
Die Anschlussklemme kann über das Flachbandkabel direkt auf die Module gesteckt werden.

Im Lieferumfang der AKL-8-W befinden sich jeweils 8 Widerstände mit den Werten 0 Ohm (nur 1 schwarzer Ring), 150 Ohm (braun, grün, braun, gold), 330 Ohm (orange, orange, braun, gold) und 680 Ohm (blau, grau, braun, gold)

Technische Daten

Bei Nutzung mit Soundfahrtregler SFR-1:
Klemme 1 bis 8:Schaltausgänge 1 – 8 bzw. 9 – 16 (minusschaltend)
Klemme 9 bis 10:Pluspol der Versorgungsspannung

Bei Nutzung mit UFR Fahrtregler-Serie:
Klemme 1 bis 8:Schaltausgänge 1 – 8 des Fahrtreglers (minusschaltend)
Klemme 9 bis 10:Pluspol der Versorgungsspannung

Anschlusskabel:10-pol. Flachbandkabel, ca. 20 cm lang
Abmessung:ca.38 x36 x 17 mm
Gewicht:ca. 18 g

Produkteigenschaft	Wert

Versandgewicht: 0,04 kg
